詳細

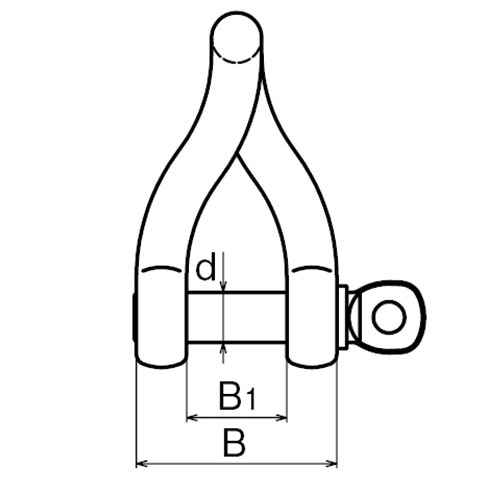

d(mm) | L1(mm) | B(mm) | B1(mm) | B2(mm) | B3(mm) | D(mm) | ねじ径(mm) | 重量(g) | 使用荷重(kg) | |
4mm | 4 | 18 | 15 | 7 | 8 | 16 | 8 | M4 | 9 | 40 |
5mm | 5 | 23 | 21 | 11 | 10 | 20 | 11 | M5 | 18 | 70 |
6mm | 6 | 28 | 24 | 12 | 11 | 23 | 13 | M6 | 29 | 140 |
8mm | 8 | 37 | 33 | 17 | 16 | 32 | 17 | M8 | 70 | 220 |
10mm | 10 | 50 | 40 | 20 | 20 | 40 | 20 | M10 | 132 | 320 |
12mm | 12 | 60 | 48 | 24 | 24 | 47 | 24 | M12 | 230 | 400 |
