HONDEX 10.4型液晶プロッターデジタル魚探 HDX-10C GPS内蔵仕様
通常価格：￥440,000～ ￥594,000
税込
商品コード： 1501262 ～ 1501264
ページトップへ
HDX-10C 製品の特長
HONDEX独自開発のクリアチャープ™魚探を搭載。
高精細な魚探表示に加え、広帯域振動子やワイドバンドモードなど、
釣り場や魚種に合わせて活用できる本格的な魚探機能を備えています。
独自開発！HONDEXクリアチャープ™魚探搭載！
一般的な魚群探知機は単一の周波数で海中に音波を出力し、
受信した信号を画像として表示します。
これに対してチャープ方式では、周波数を徐々に変えながら音波を出力し、
受信した信号を特殊処理して画像表示します。
分解能を格段に向上
チャープ方式により分解能を向上させ、
魚の反応をより鮮明に映し出すことができます。

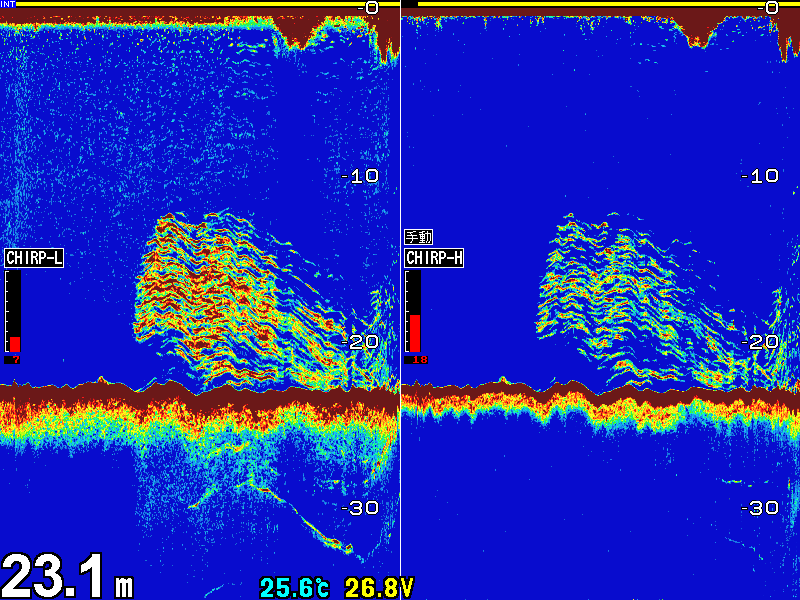

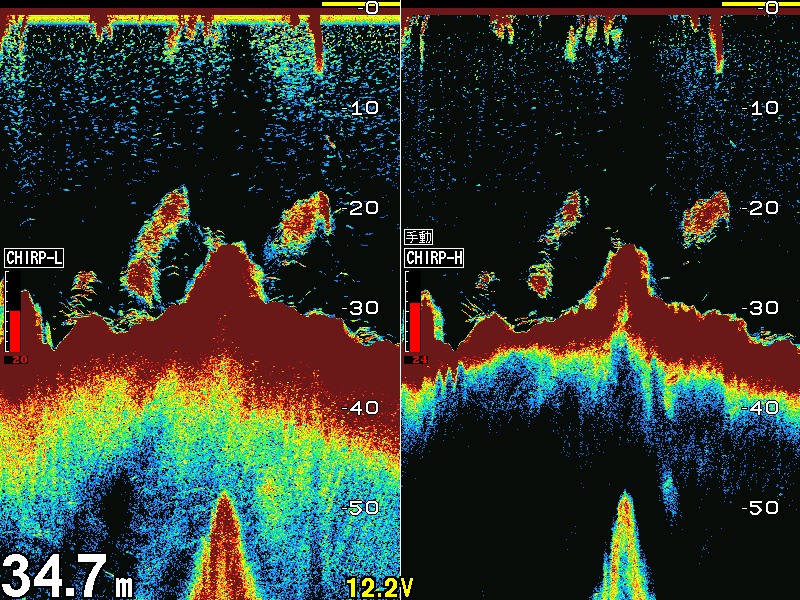

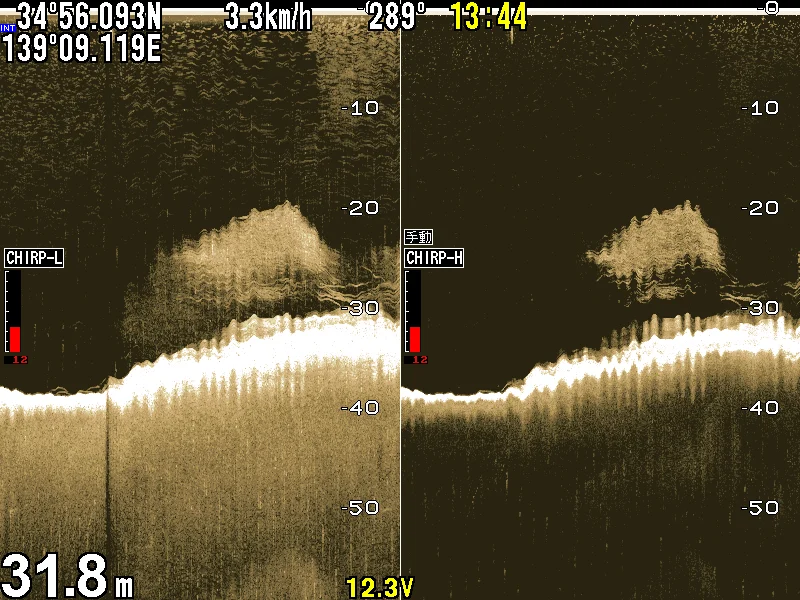

チャープ画像例
このチャープ技術を実現するためには、
広い周波数範囲で信号を出力できる専用の広帯域振動子が必要です。
HONDEXでは本体と振動子の両方を自社開発することで最適なセッティングを可能にし、
精細な魚探画像を実現しています。

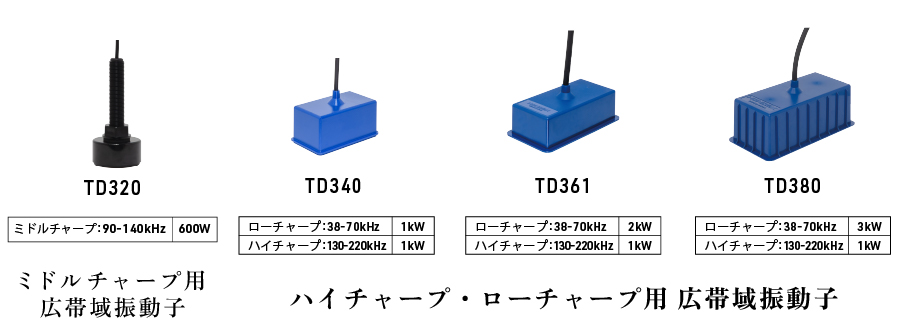

クリアチャープ™魚探対応の広帯域振動子
クリアチャープ™用広帯域振動子は
TD320 / TD340 / TD361 / TD380から選択できます。
対応周波数
ミドルチャープ：90kHz～140kHz
ローチャープ：38kHz～70kHz
ハイチャープ：130kHz～220kHz

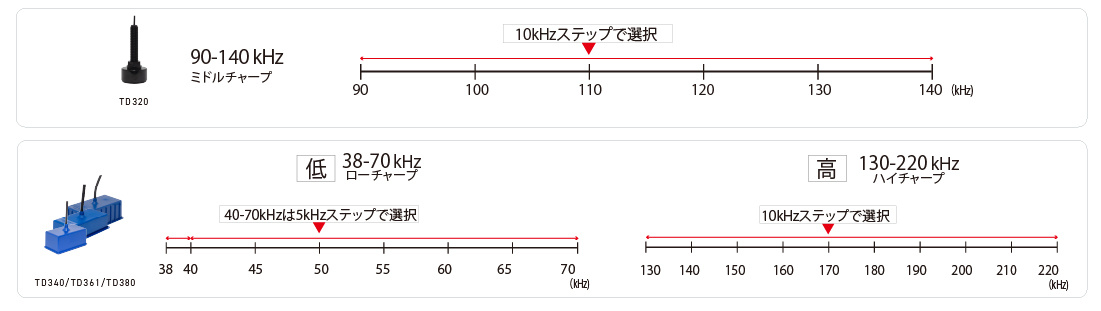

HDX-12Cはワイドバンドモードも搭載！周波数を選択できます。
ワイドバンドモードでは広帯域振動子を接続することにより、
ローは5kHzステップ、ミドル・ハイは10kHzステップで
周波数を選択できます。
漁場や魚種に応じて最適な周波数を選択・変更できるほか、
他船の魚群探知機による干渉やノイズの軽減にも有効です。

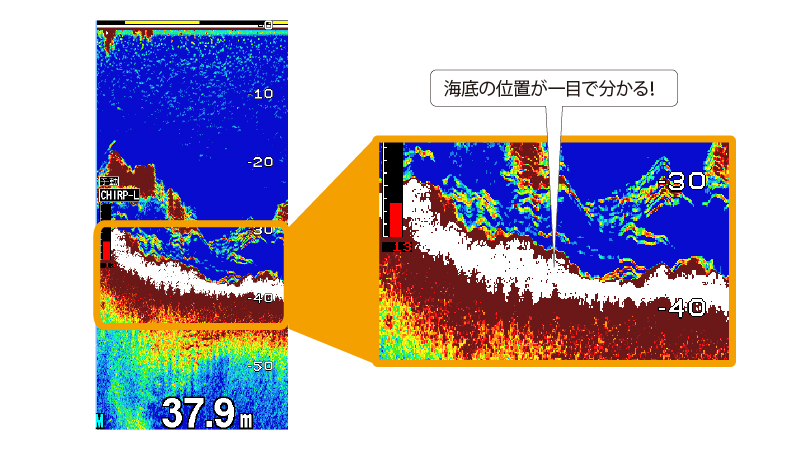

【NEW】ホワイトライン機能搭載
海底の境界を白いラインで強調表示。
表示するレベルは設定可能なので、
釣り場やターゲットに合わせて海底の見え方を調整できます。
底付近の魚群を狙う釣りに
魚と海底の区別がしやすくなり、
海底付近の魚群を確認する際に役立ちます。
※2026年4月出荷分より対応予定
デプスマッピング®・GPS・データ連携機能
HDX-12Cは魚探性能だけでなく、
海底地形の記録やGPSブイ表示、スマートフォン・タブレット連携など、
釣行データを活用するための機能も充実しています。

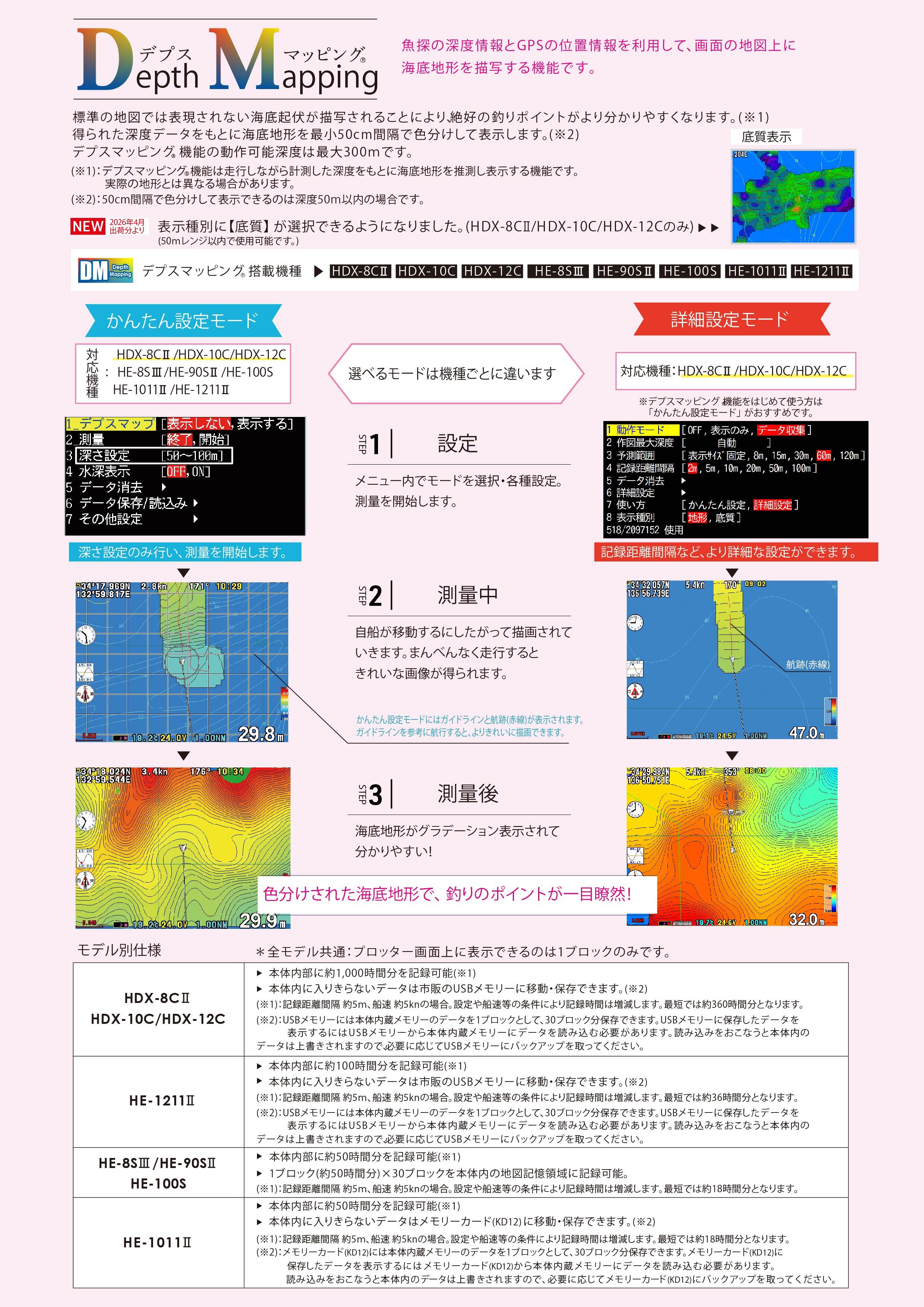

デプスマッピング®機能 搭載！
魚探から得られる水深情報とGPS位置情報を活用し、
船が走行した場所の海底地形を記録・描画できる
デプスマッピング®機能を搭載しています。
【NEW】記憶容量が10倍にアップ
本体内部に1000時間分を記録可能
記憶容量が従来の10倍にアップ。
より多くの「自分だけのポイント」を保存できるようになり、
釣行データをさらに充実させることができます。
※記憶容量10倍の仕様は2026年4月出荷分より搭載予定
デプスマッピング® PV

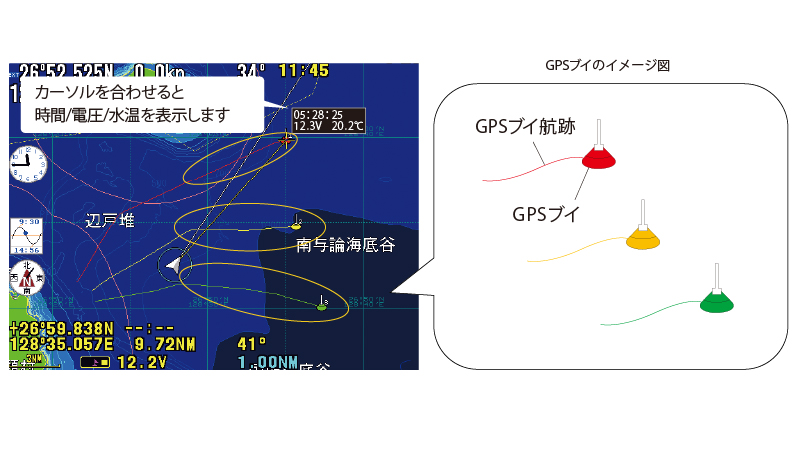

【NEW】GPSブイ表示機能
GPSブイ受信機からのデータを入力することで、
GPSブイの位置をHDX-12Cの画面上に表示できます。
※2026年4月出荷分より対応予定
※GPSブイは別途ご用意いただく必要があります。
※使用にはオプションのNMEA入出力ケーブル（XC-109H）が必要です。
※最大10物標まで表示できます。
※GPSブイ航跡は電源を切ると消去されます。

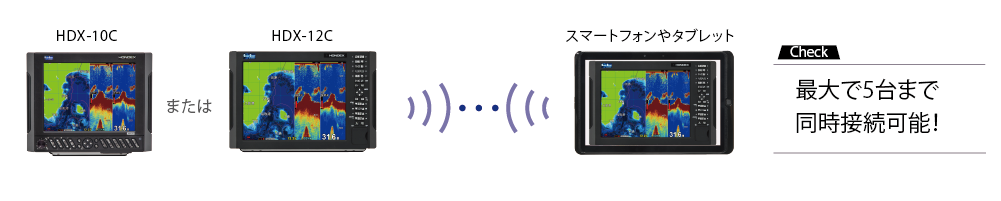

スマートフォン・タブレット対応
本体に表示されている画像をスマートフォンやタブレットに映し出すことができます。
また、スマートフォンやタブレットから基本的な操作を行うこともできます。
※通信状況により動作が不安定になる場合があります。
※iOSの場合、OSおよびSafariのバージョンによっては動作しない場合があります。
データをより快適に活用
大容量の記憶メモリ
従来モデルに比べ、航跡やマークなどの記憶点数が大容量になっています。
スムーズな地図描画
従来モデルに比べ、よりスムーズな地図描画が可能です。
GPS受信回数は1秒間に5回です。
USB端子付きでデータ保存
本体にUSB端子を装備。
市販のUSBメモリー（32GB以下）を使用して、
本体からマークデータや画像を移動・保存できます。
※USBメモリーは付属していません。
※すべてのUSBメモリーの動作を保証するものではありません。
HDX-10Cの主な魚探機能・本体機能
HONDEXならではの多彩な魚探機能に加え、
高輝度ボンディング液晶やGPSアンテナ内蔵、
モニター接続など実用性の高い機能を搭載しています。
HDX-10Cの主な魚探機能
おさかなサイズ表示
好評のおさかなキャラクター機能にサイズ表示を追加。
1～99の数値でサイズの目安を確認でき、
「表示／非表示」のワンタッチ切り替えや、
通常の魚探画面との2画面表示にも対応しています。
※おさかなマークモード時のみ有効です。100mレンジ以内で使用できます。
※サイズ表示の数値は、さまざまな要因により誤差が生じる場合があります。参考値としてご使用ください。
おさかな深度表示
おさかなキャラクター表示に、
海底からの高さまたは海面からの深さ（単位：m）を表示できます。
※おさかなマークモード時のみ有効です。100mレンジ以内で使用できます。
※深度表示の数値は、さまざまな要因により誤差が生じる場合があります。参考値としてご使用ください。
同一周波数2画面表示
同じ周波数の魚探画像を2画面に分割表示し、
それぞれの感度を調整できます。
2つの画面を見比べることで、より最適な感度にセッティングできます。
全画面感度調整
現在の魚探反応だけでなく、
画面上に残っている過去の魚探記録にも感度変更を反映できます。
画面全体を確認しながら感度調整できるため、
魚探を初めて使用する方でも鮮明な画像にマニュアル設定しやすくなっています。
高視野角で明るい画面＆ボンディング液晶採用
表示部ドット数は800×600。
細かな魚探反応や文字もはっきりと確認できる高精細液晶を採用しています。
高輝度1000カンデラ
高輝度液晶の採用により、
直射日光下など明るい場所でも優れた視認性を発揮します。
さらにボンディング液晶の採用により、
液晶の視認性を向上させるとともに結露を防止します。
GPSアンテナ内蔵・モニター接続システム対応
GPSアンテナ内蔵
HDX-10CはGPSアンテナを本体に内蔵しています。
※内蔵アンテナ使用時は、取付場所・取付方法によってGPSを受信できない場合があります。
モニター接続対応
HDX-10Cは改造費不要でモニター接続が可能です。
船上の離れた場所でも同じ画面を表示できます。
取扱説明書
HDX-10Cの取扱説明書は、メーカーサイトからPDFでご確認いただけます。
商品仕様
| 商品コード |
1501263
|
| 商品名 |
HDX-10C 10.4型カラー液晶GPSプロッター魚探 |
| メーカー |
本多電子 HONDEX |
| 表示部 |
10.4型カラー液晶 |
| 表示画面 |
横型 |
| 表示部ドット数 |
800 × 600 |
| 電源電圧 |
DC11～30V |
| 消費電力・電流 |
約24W 約2A / 12V |
| 本体寸法 |
W297 × D127 × H249mm |
| 本体質量 |
約3kg |
| 魚探 周波数・出力 |
価格表参照 |
| 表示レンジ |
最大：0～1500m
最小：0～5m
|
| 背景色 |
4色 |
| 色配列 |
5種類 |
| 縮尺サイズ |
0.005～200NM（km） |
| プロット間隔 |
時間：1、5、10、20、30秒 / 1、2、5、10、20分
距離：0.01～2NM（km）間隔
|
| 記憶点数 |
航跡：64,000点
マーク：48,000点
目的地：2,000点
|
| 航跡表示色 |
7色 |
| ルート航法 |
40ルート |
| 作図機能 |
対応 |
| 地図塗りつぶし・回転 |
対応 |
| 地図データ |
全国詳細地図 |
| 潮汐グラフ |
対応 |
| NMEA出力 |
対応 |
| GPSアンテナ |
本体内蔵（全仕様） |
対応オプション（別売）
水温センサー
スルーハルタイプ |
TC02CS（15m）＋TCK01 |
水温センサー
トランサムタイプ |
TC01C（6m）、TC01G（3m）、
TC02ES（15m）＋TCT01、
TC03-05（5m）、TC03-10（10m）
|
| リモコン |
CR04（4m） |
| DVIケーブル |
対応 |
| 8.4型SVGA液晶モニター |
M-084SV |
| 10.4型SVGA液晶モニター |
M-104SV |
| 12.1型SVGA液晶モニター |
M-121SV |
| GPSアンテナ |
GP-17H（10m） |
ヘディングセンサー内蔵
GPSアンテナ |
GP-17HD（10m） |
| ヘディングセンサー |
HD03（10m） |
| NMEA分岐ボックス |
XB-300H（2m） |
※表示レンジは、測深能力を意味するものではありません。
※GPSアンテナ内蔵のため、取付場所によってはGPSを受信できない場合があります。
